회복전압(回復電壓, Recovery Voltage)

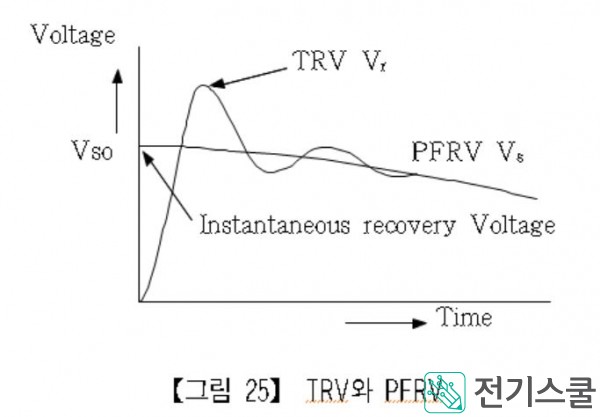

회복전압이란 차단직후 양단자간 또는 차단점간에 나타나는 전압을 말하며 단락고장 차단시 [그림 25]처럼 2가지 성분으로 나타난다.

한가지는 전류 차단직후에 나타나는 과도회복전압(Transient recovery voltage)이고 다른 하나는 TRV진동이 진정된 후 상용주파수와 같이 진동하는 상용주파회복전압(PFRV;Power frequency recovery vol- tage)이다.

TRV는 차단기 차단능력에 직접적으로 영향을 주며 PFRV는 회로조건과 고장조건에 따라 다르며 TRV진동의 중심을 결정하기 때문에 중요하다.


과도회복전압(過度回復電壓,Transient Recovery Voltage)

과도회복전압이란 차단기 차단직후 접촉자간에 발생하는 과도 자연 진동을 말하며 차단기의 차단능력을 측정하는 중요한 요소로 작용한다.

TRV의 크기와 파형은 계통전압, 계통구성, 설비상수, 차단기 설치위치, 고장전류 등에 따라 변하며 정격 과도회복전압은 차단기 정격차단전류 또는 그 이하의 전류를 차단할 때 부과될 수 있는 고유 회복전압의 한도로서 2 Parameter법과 4 Parameter법의 규약치로 표시한다
