역V결선  |  학습자료 2017-02-18 14:02:54
작성자  김대호 교수 조회  8401   |   추천  495
첨부파일 : 1487394273-21.png
첨부파일 : 1627983107-19.jpg

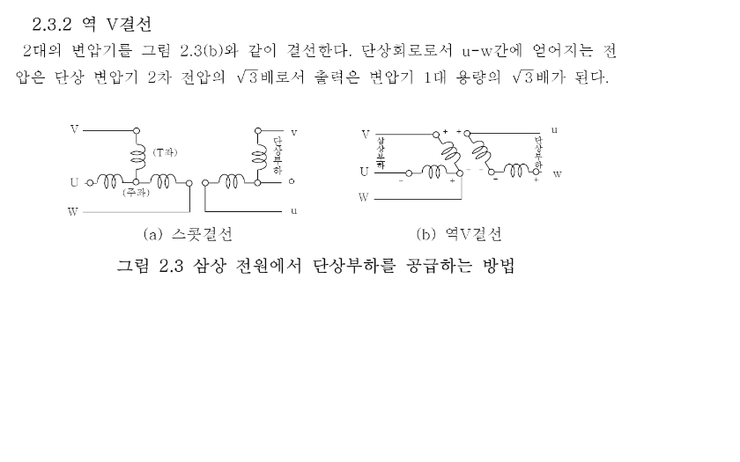

 역 V결선

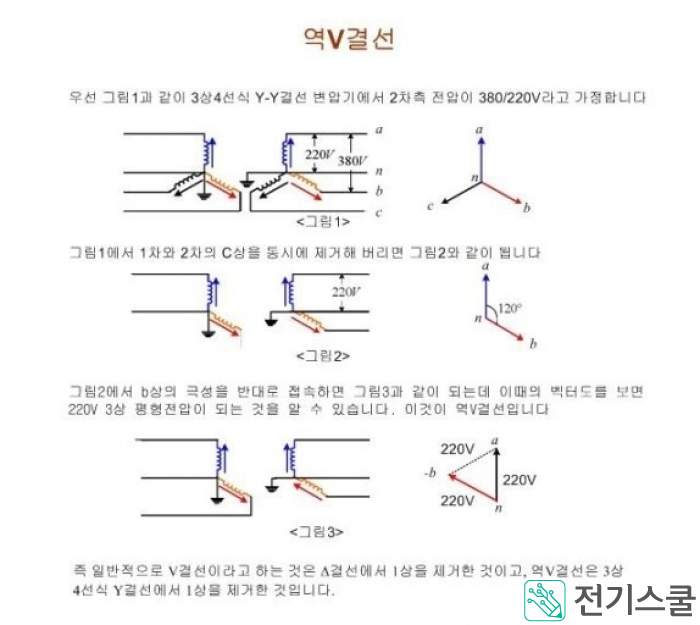

3대의 변압기를 Y-Y 결선으로 중성점까지 전력공급원으로부터 연결되어 운전하고 있을 때 그중 한 대가 고장이 일어난 경우 V-V결선되어 지나 그대로 3상 전력을 공급할 수가 있다. 그러나 국내의 22.9kV를 수전하는 경우 중성선을 Floating 시켜 운전시키도록 되어 있으므로 실질적으로 사용이 불가하다. 이는 3상중 1상이 Open될 경우 전력회사측에 Unbalance전류가 흐르게 되므로 금지하고 있다.
